Вакуумный коллектор с прямой теплопередачей воде

ПАСПОРТ сезонного солнечного бойлера СБ - скачать тут !!
Вакуумный солнечный трубчатый коллектор с прямой теплопередачей используемой воде


Это самый простой тип солнечных вакуумных трубчатых коллекторов. Изготавливаются исключительно в Китае. Вакуумные трубки расположены под определенным углом и соединены с накопительным баком.

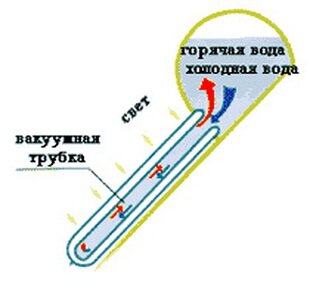

Из бака вода поступает прямо в вакуумные трубки, нагревается (уменьшает плотность) и циркулирует.
К преимуществам этой системы относится непосредственная передача тепла воде без участия других элементов.
Существуют также коллекторы такого типа без накопительного бака  вверху. Термосифонные системы работают на принципе явления естественной конвекции, когда теплая вода стремится вверх.
В термосифонных системах бак должен быть расположен выше коллектора. Когда вода в трубках коллектора нагревается, она становится легче и естественно поднимается в верхнюю часть бака.


Более прохладная вода в баке опускается вниз вакуумной трубки, таким образом обеспечивается естественная циркуляция во всей системе. В сезонных-дешевых системах бак объединен с коллектором и не рассчитан на магистральное давление, поэтому термосифонные системы нужно использовать либо с подачей воды из вышерасположенной емкости, либо через уменьшающие давление редукторы не более 3 атм.
ССГВиБ - имеет минимальное гидравлическое сопротивление. Система обязательно должна быть безнапорной (с открытым расширительным баком), чтобы на трубки не могло действовать давление.
Минусом можно считать несколько большой объем воды контура теплообменника (90-300 литров). Если трубка разобьется, происходит утечка воды.
Основным преимуществом остается низкая стоимость со всеми выгодами коллектора с вакуумными трубками.
Солнечный сезонный водонагреватель с вакуумными трубками и интегрированным накопительным баком (ССГВиБ).

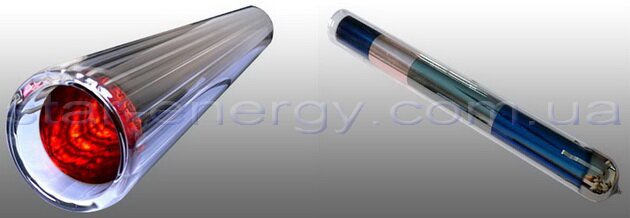

Три покрытия трубки



Солнечная система горячего водоснабжения (ССГВ) циркуляционная с вакуумными коллекторами (для горячего водоснабжения и подогрева воды в бассейне, безнапорная до 0,5 кПа).
Для использования ССГВ необходимо:

- емкость 250 л. и  более (обьем в зависимости от кол-ва коллекторов ССГВ_Ц)... расположение емкости может быть любым;
- циркуляционный насос (в системе циркулирует та вода которую вы в дальнейшем используете);
- филтры для очистки воды.
Сезонные коллектора наиболее эффективно использовать с марта по октябрь, то есть 8 мес в году.
Возможно использование круглогодично с уменьшением на 50% производительности и наружной температурой до -20 град С.

Температура воды круглогодично + 50 град С.

Экономия по горячему водоснабжению от 70 до 90%.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
1) - при отсутствии накопительной емкости

Солнечный водонагреватель на основе вакуумных коллекторов с интегрированным баком (ССГВиБ).

Cистема полностью готова к монтажу.

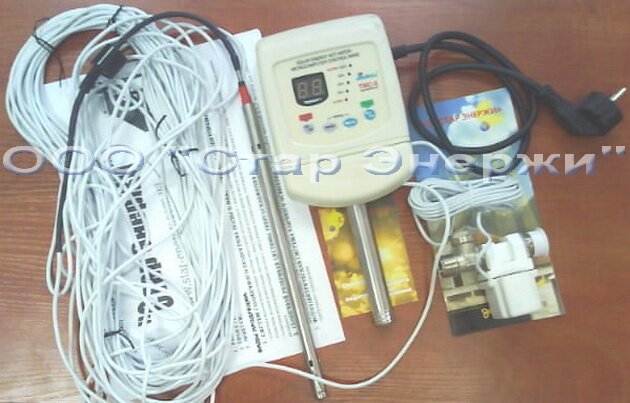

Солнечный водонагревательМикропроцессорная система управления ССГВиБ - ТМС-5
Солнечный водонагревательСолнечная система горячего водоснабжения ССГВиБ58-1800_30
Солнечный водонагревательдополнительное оборудование: трубы, фитинги, изоляция, по желанию заказчика микс. клапан (регулирует темп. подачи горячей воды от 30 до 60 град С), фильтром и гидрофором.

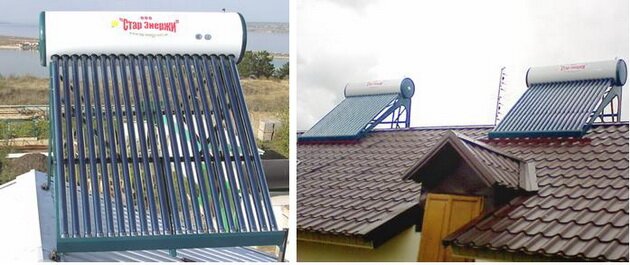

Пример размещения ССГВиБ58-1800_18 на двускатную наклонную кровлю на коньке
Пример размещения ССГВиБ58-1800_15 на наклонную кровлю без опорной рамы
Солнечный водонагреватель
2) - при наличии накопительной емкости (с теплообменником и без).

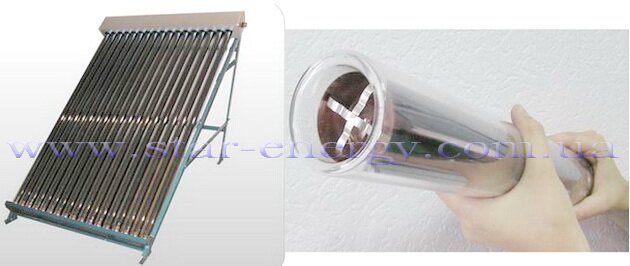

Солнечная система горячего водоснабжения циркуляционная с вакуумными коллекторами (ССГВ_Ц).
Солнечная система горячего водоснабжения
Солнечная система горячего водоснабжения
дополнительное оборудование: трубы, фитинги, изоляция, по желанию заказчика микс. клапан (регулирует темп. подачи горячей воды от 30 до 60 град С), фильтром, гидрофором, циркуляционным насосом, расширительным баком.
